自 2010 年起，赛特技术陶瓷专注于为电子、汽车、化工、食品和卫生等行业设计和制造高性能技术陶瓷部件。
我们的业务遍及全球，我们垂直一体化的生产线每年生产几千万个符合最高国际质量标准的陶瓷部件。
无论客户规模大小或所处地区，我们都以诚信和对客户需求的深刻理解为基础，和客户建立长期合作伙伴关系，。
以 15 年的制造经验和持续的研发，我们开发了SEDALOX等专有材料，这些材料特有的纳米护甲技术可以提供卓越的产品性能。
赛特技术陶瓷，您值得信赖的技术陶瓷合作伙伴
通过量身定制的成分配方，我们确保产品具备差异化特性，满足客户的特定需求。从精密模具开发到快速样品制作，再到全流程生产，我们的一站式服务能够高效实现从概念到成品的转化。

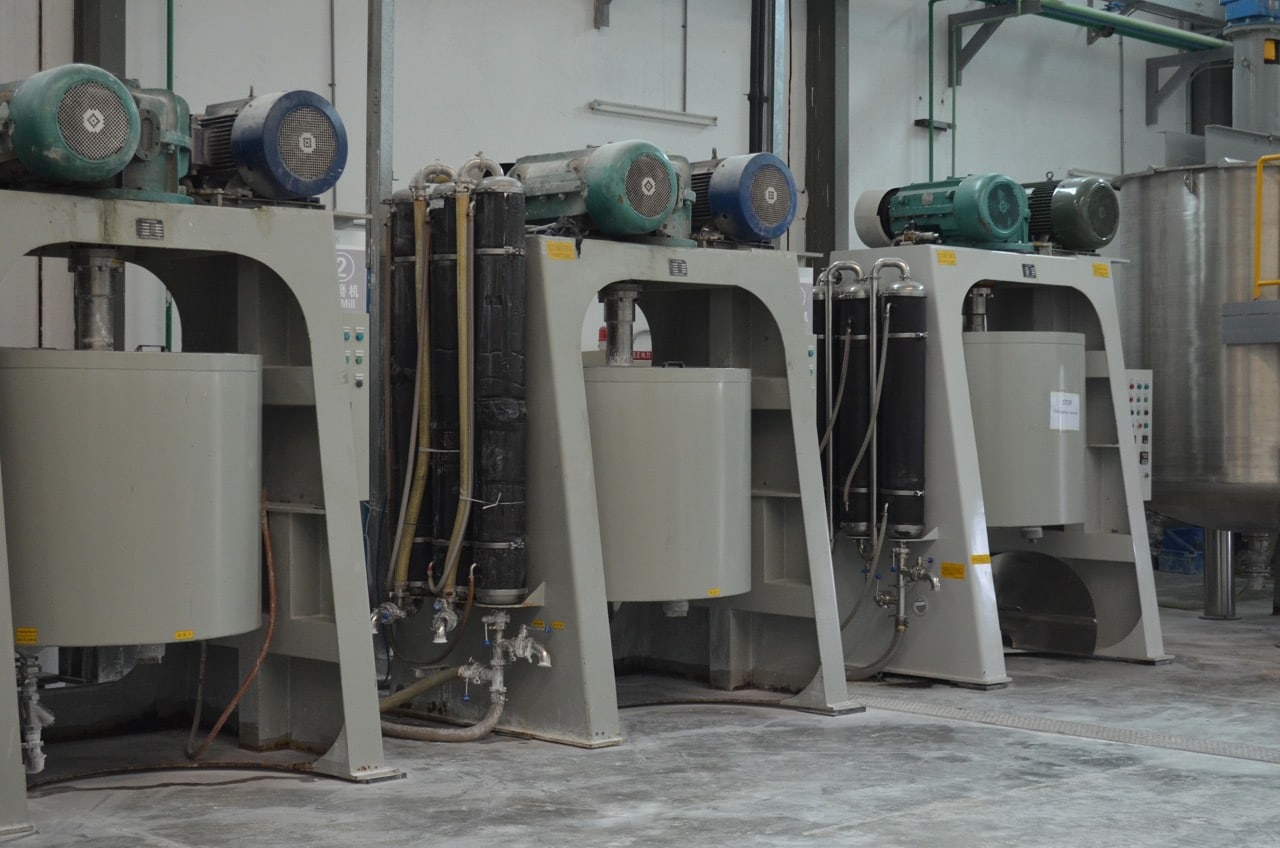

我们从高纯度陶瓷粉末(氧化铝，氧化锆)开始，经过筛分，匀化处理，确保成分的一致性，从而保证能够保证成型和烧结的性能。

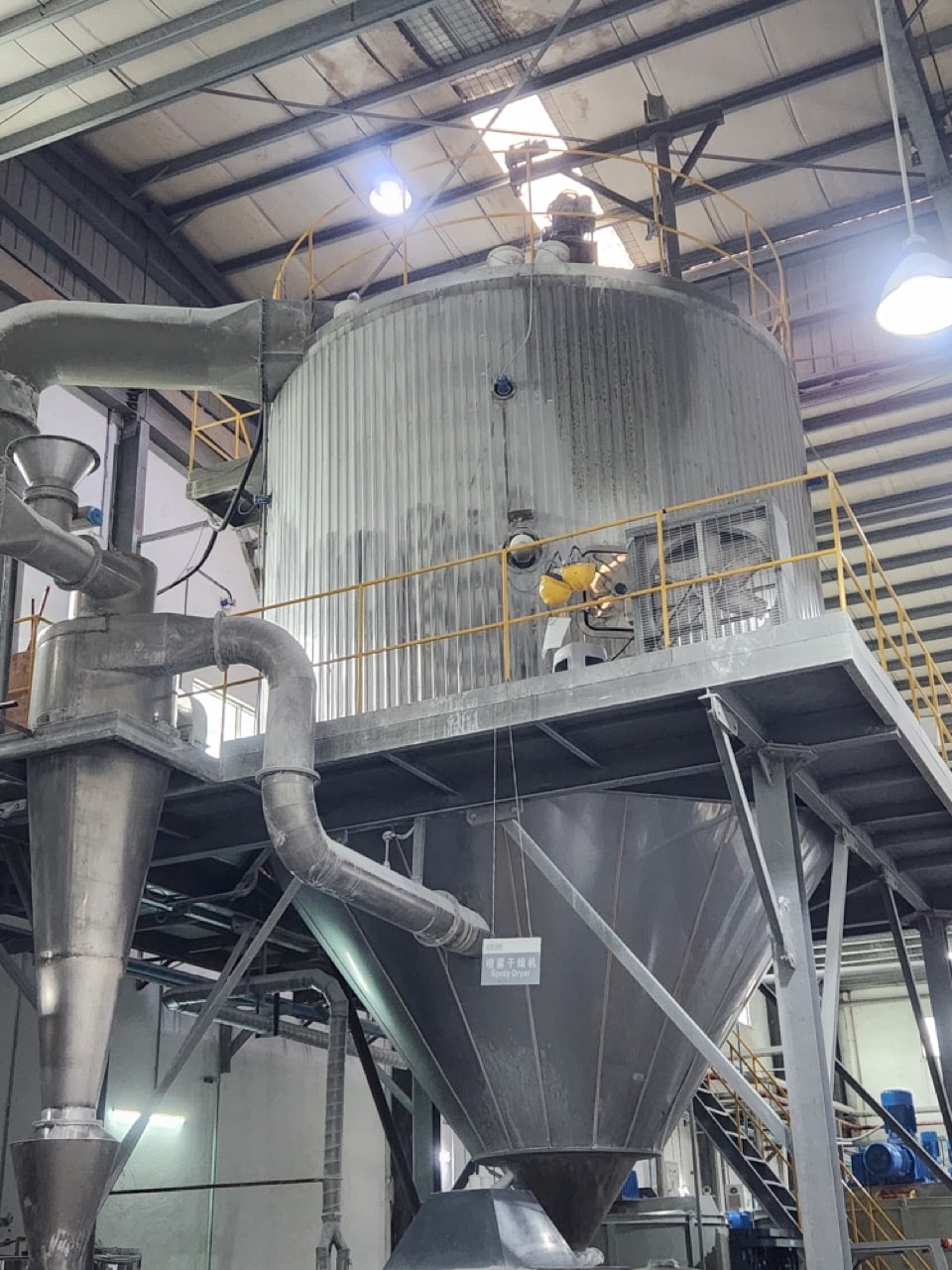

浆料通过喷雾干燥技术转化为松散、流动性良好的颗粒。这些颗粒具有优异的压缩特性，能够确保在后续成型步骤中实现密度均匀和最佳形状控制。

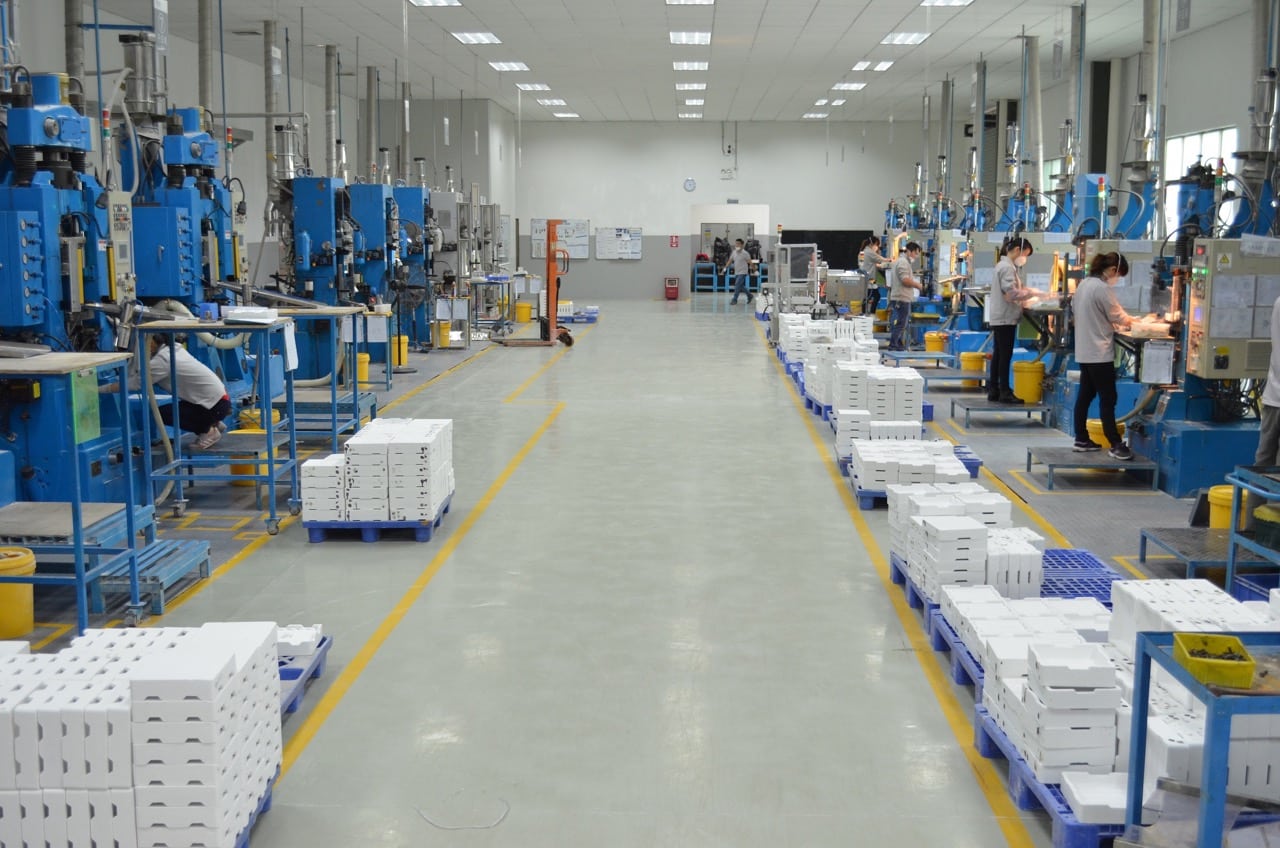

使用高精度模具和压制技术（单轴或等静压），造粒粉被压实成具有确定几何形状和优异结构完整性的固体 “生坯”。

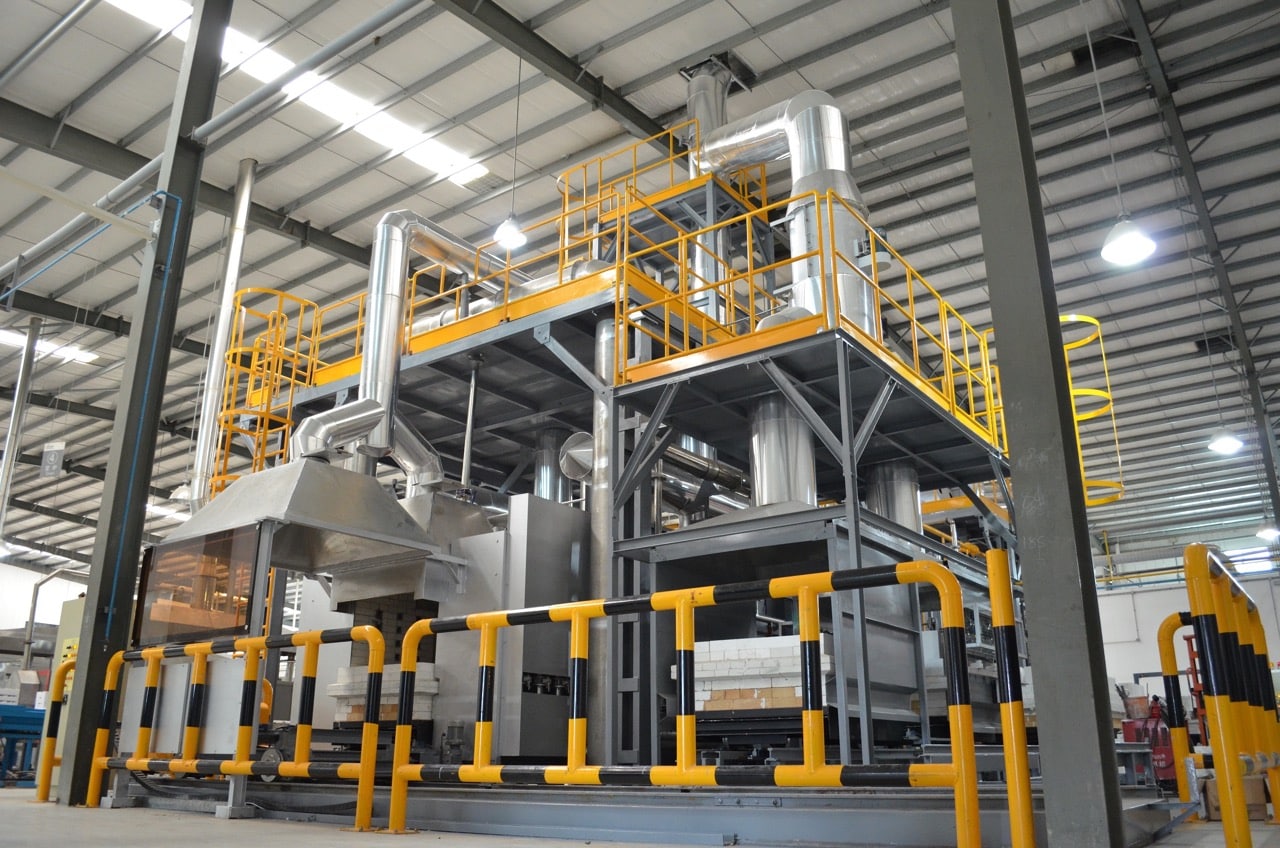

生坯在高温下烧制以实现完全致密化。这一关键过程增强了强度，降低了孔隙率，并赋予陶瓷最终的机械强度和性能特征。

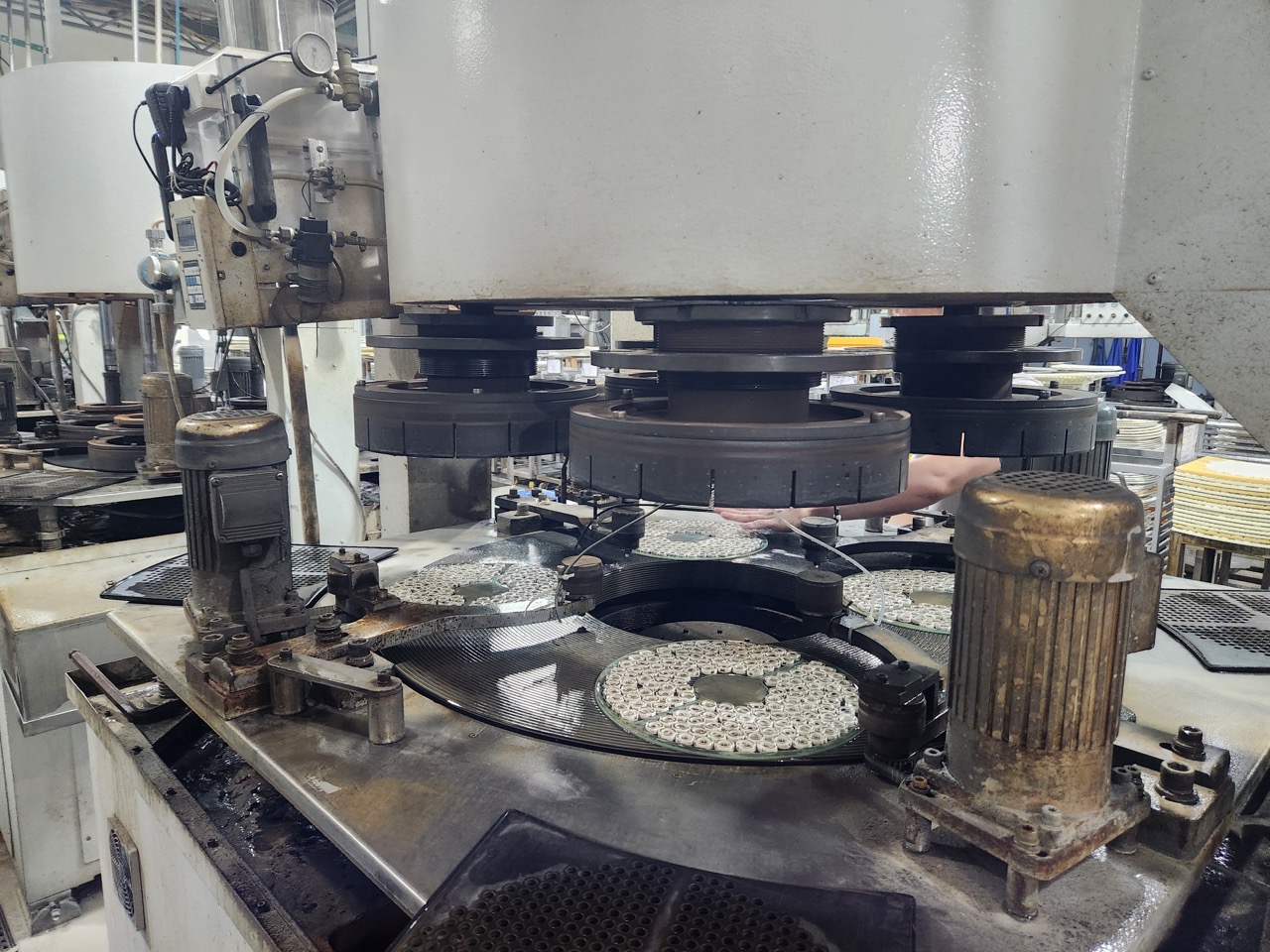

烧结后的部件会根据需求进行机械加工、研磨或抛光处理，以达到严格的公差要求和理想的表面光洁度——这对高要求的定制应用尤为重要。

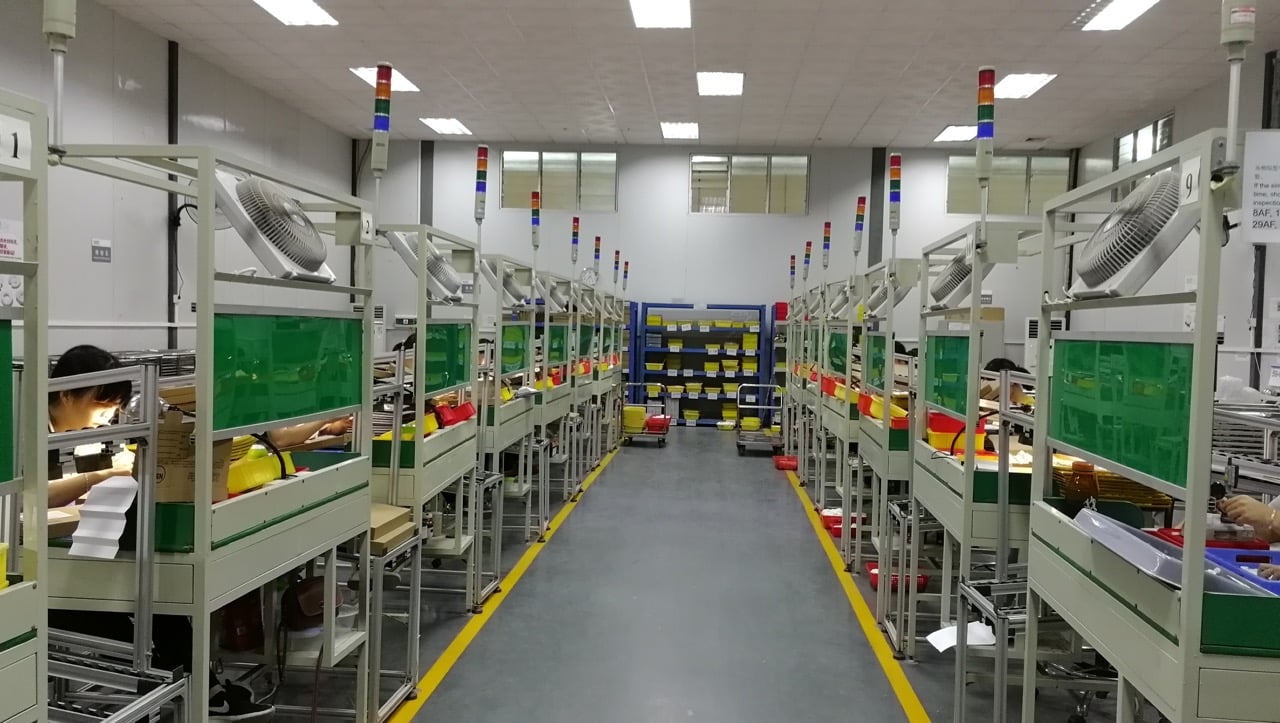

每个部件都经过 100% 检验，包括尺寸检查、表面分析和性能验证，确保符合最严格的质量标准。
我们采用多种先进陶瓷材料制造产品，每种材料均针对其最终应用的特定需求量身定制。凭借强大的研发能力，我们开发定制配方——包括SedalOX™，这是我们采用纳米庇护技术™增强的专有96%氧化铝（Al₂O₃）压制粉末。这一创新在广泛的技术和工业应用中提供卓越的性能、耐久性和可靠性。
| 性能 | 单位 | 标准 | DP-AL996 | SEDALOX | SEDALOX-WS | TC-996 | TC-96 |
|---|---|---|---|---|---|---|---|
| 主要原材料 | - | 材料类型 | 氧化铝 (99.6%) | 氧化铝 (96%) | 氧化铝 (96%) | 氧化铝 (99.6%) | 氧化铝 (96%) |
| 密度 | g/cm3 | EN - 623 | ≥3.9 | ≥3.7 | >3.7 | ≥3.85 | ≥3.7 |
| 弯曲强度 | Mpa | GB/T6569 | ≥300 | >250 | >250 | ≥300 | >250 |
| 硬度 | HV5 | ASTM C 1327 | >1600 | >1100 | >1100 | >1600 | >1100 |
| 断裂韧性 | MPa*m1/2 | ASTM C1 421 | 4 | 4 | 4 | - | - |
| 杨氏模量 | Gpa | EN_ 15042-1 | 370 | - | 330 | 370 | 330 |
| Coefficient of linear expansion | *10-6/ºC | GB/T7320-2U08 | - | - | - | - | - |
| T1 | 200°C | - | - | - | - | 6.2-6.8 | 6.2-6.8 |
| T2 | 500ºC | - | - | - | - | 7-7.4 | 7-7.4 |
| T3 | 800ºC | - | 8.3 | 8.1 | 8.1 | 7.7-8 | 7.7-8 |
| 热导率 | W/m-K @25ºC | ASTM7461 | 30 | 24 | 24 | ≥27 | ≥20 |
| 体积电阻率 | Ω.cm | ASTM D257 | ≥1014 | ≥1014 | ≥1014 | ≥1014 | ≥1014 |
| 比热 | J/g.K | ASTM1461 | 1.1 | 0.8 | 0.8 | 0.8-0.9 | 0.8-0.9 |
| Dielectric strength | KV/mm | ASTM D749 | ≥20 | ≥15 | ≥15 | ≥20 | ≥15 |
以上参数值仅适用于标准样品，会因产品的形状、尺寸和制造工艺不同而有所变化。可根据要求提供其他材料。
